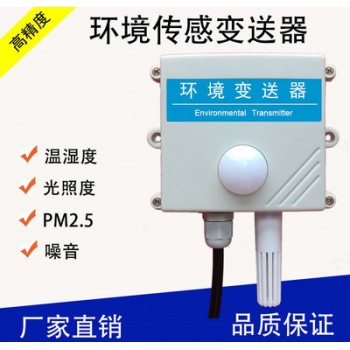

点击图片查看原图八合 传感器：PM1.0PM2.5PM10、温湿度、噪声、大气压、照度
七合 传感器：PM2.5PM10、温湿度、CO2甲醛TVOC
、产品性能参数：
1.供电电源：默认DC5V，可加DC12-24V供电，请联系客服！
2. 小颗粒：0.03微米
3. 大颗粒：2.5微米
4.可检测浓度范围：0.5微克/立方米
5.温度量程：-20℃~80℃（默认）
6.温度精度：±0.5℃，
7.温度分辨率：0.1℃
8.湿度量程：0%~100% RH
9.湿度精度：±5% RH (10%~85%)
10.湿度分辨率：1% RH
11.通讯输出接口：RS485，长距离传输(实测2000m)
12.协议: Modbus-Rtu协议，用户可咨询定制其他协议。
14.静态电流：<60mA
15.外形尺寸：90*85*40mm
通讯基站档案库、仓库、实验室、工厂、车间、机房、博物馆、档案室、图书管、医院、宾馆酒店、生活小区、石油化工基地、发电厂、核电站、变电站、农业研究基地、卫生防疫站、环保部门。
采用意法半导体ST的ARM处理器、高精度PM2.5、高精度温湿度探头，确保产品的优异可靠性、高精度、互换性。具有准确，稳定，使用寿命长等特点。
本系列产品采用RS485硬件接口(具有防雷设计)，协议层兼容标准的工业Modbus-Rtu协议。可兼容各种主机平台（PC软件、触摸屏、PLC、组态王）。本公司具有强大的研发团队，可根据客户实际施工要求开发各种平台软件，详询公司销售人员。
、 产品简介
- 1. 产品概述
本产品温湿度传感器采用瑞士进口温湿度传感器探头SHT30，该传感器采用 进的MEMS技术，在原有SHT20传感器的基础上进行了升 ，测量的准确度有了 大的提高。
本产品光照度传感器采用ROHM半导体公司的BH1750FVI探头，具有宽范围测量，精度高等特点。
本产品大气压力传感器采用进口意法半导体公司的LPS25HB探头,测量精度高。
本产品二氧化碳传感器采用 线品牌二氧化碳气体传感器探头,运用非色散激光红外原理,对空气中的二氧化碳浓度进行测量，具有很好的气体选择性和无氧气依耐性。该传感器将成熟的红外激光气体检测技术和精密光路设计相结合，同时自带温度补偿功能，灵敏度高，线性度好，使用寿命长。
- 2. 产品参数
|
参数 |
指标 |
|
温度测量范围 |
-20℃至125℃ |
|
温度精度 |
±0.2℃(0-60℃范围） |
|
温度分辨率 |
0.01℃ |
|
湿度测量范围 |
0-100%RH |
|
湿度精度 |
±2%RH |
|
湿度分辨率 |
0.01%RH |
|
光照度测量范围 |
0-15万 Lx |
|
光照度分辨率 |
1 Lx |
|
大气压力测量范围 |
26KPa-126KPa |
|
大气压力测量精度 |
±10Pa |
|
大气压力分辨率 |
10Pa |
|
二氧化碳测量范围 |
0-2000ppm，0-5000ppm，0-10000ppm三种可选 |
|
二氧化碳精度 |
±(50ppm+5%读数值） |
|
二氧化碳分辨率 |
1ppm |
|
供电电压 |
DC12V-24V |
|
消耗电流 |
<100mA |
|
预热时间 |
<1分钟 |
|
响应时间 |
<10秒 |
|
尺寸 |
145mm x 110mm x 45mm(H) |
|
重量 |
<200g |
|
安装方式 |
壁挂式 |
|
使用寿命 |
>5年 |
二、 硬件接法
传感器引出红黑黄绿4根线，红线接电源，黑线接地GND，黄线接485-A，绿线接485-B。
传感器默认供电12V-24V，特殊需求可以定制。
三、 通信协议
- 1. 出厂默认配置
|
设备地址 |
1 |
|
波特率 |
9600 |
|
数据位 |
8位 |
|
停止位 |
1位 |
|
校验位 |
0 |
备注：以上仅为出厂默认设置，其中设备地址01-255，波特率可随客户需要自主更改。
此款工业 通用颗粒物浓度变送器，采用激光散射测量原理，通过独有的数据双频采集技术进行筛分，得出单位体积内等效粒径的颗粒物粒子个数，并以科学独特的算法计算出单位体积内等效粒径的颗粒物质量浓度，并以传统模拟量信号（4-20mA、0-10V、0-5V）进行数据输出。可用于室外气象站、扬尘监测、图书馆、档案馆、工业厂房等需要PM2.5或PM10浓度监测的场所。
常见故障排除
1)PLC采集不到数据
答：请检查设备输出类型；设备是否上电。
2)采集到的信号与实际差很大
答：请检查设备量程及数据换算关系。
3)变送器输出有跳动
答：变送器与采集器之间距离过长，造成信号紊乱。
4)如何快速判定问题
答：暂时不接后 采集设备，万用表测量变送器信号输出。
