点击图片查看原图本产品支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
技术参数及特点
|
参数 |
技术指标 |
|
NH3测量范围 |
0-100ppm |
|
NH3 大允许误差 |
±10ppm； |
|
NH3重复测试 |
±5ppm； |
|
通讯端口 |
4-20mA |
|
供电电源 |
总线供电，DC12V-24V 1A |
|
耗电 |
<4W |
|
运行温度 |
-30 - 85℃ |
|
工作湿度环境： |
0～95%RH |
|
外形尺寸 |
见尺寸图 |
|
特点 |
对氨气检测灵敏度高 |
使用说明
1.接线
直接使用设备自带的引线，根据颜色提示进行接线
|
线芯颜色 |
标号 |
说明 |
|
红色 |
V+ |
电源正，电压范围：DC12-24V |
|
黑色 |
V- |
电源负 |
|
蓝色 |
I+ |
4-20mA电流正 |
氨气与电流计算
测量电流I、电流量程、氨气量程A及氨气电流值的关系:
PH= A*(I-4) /(20-4)
如果当前测量的电流值为8mA,量程为14，那此时算出当前氨气值为：
PH=100*(8-4)/(20-4)=3.5,即当前氨气值为25ppm。
常用PH与电流对照表
|
电流值（mA） |
氨气值（ppm） |
|
4 |
0 |
|
8 |
25 |
|
12 |
50 |
|
16 |
75 |
|
20 |
100 |

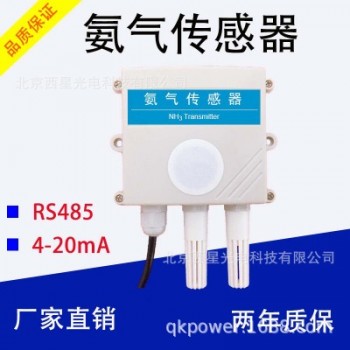

TC0485AA氨气传感器(NH3)传感器原内置高精度电化学传感器。产品采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。 本产品支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
技术参数
|
参数 |
技术指标 |
|
NH3测量范围 |
0-100ppm |
|
NH3 大允许误差 |
±10ppm； |
|
NH3重复测试 |
±5ppm； |
|
波特率 |
9600 |
|
通讯端口 |
RS485 |
|
供电电源 |
总线供电，DC6V-24V 1A |
|
耗电 |
4W |
|
运行温度 |
-30 - 85℃ |
|
工作湿度环境： |
0～95%RH |
|
外形寸 |
115×96×30mm³ |
使用说明
1.接线
直接使用设备自带的引线，根据颜色提示进行接线
|
线芯颜色 |
标号 |
说明 |
|
红色 |
V+ |
电源正，电压范围：DC6-24V |
|
绿色 |
V- |
电源负 |
|
黄色 |
A+ |
RS485 A+ |
|
兰色 |
B- |
RS485 B- |
2.设备地址设置通过软件设置，参见通讯协议部分。
3.通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
