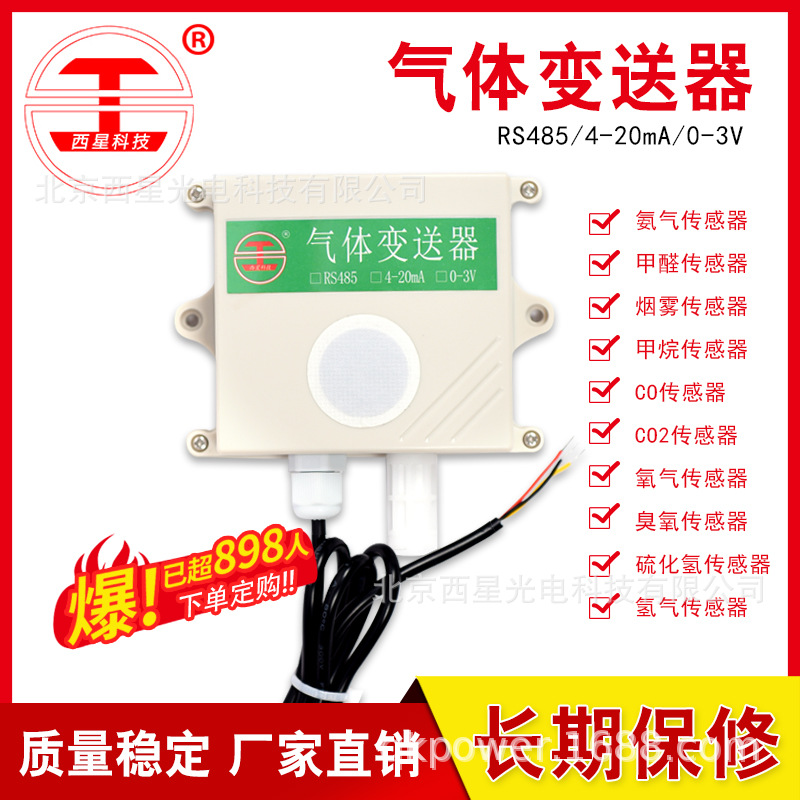

点击图片查看原图
、 产品简介
- 1. 产品概述
本产品 氧化碳传感器采用 线品牌气体传感器探头,,对空气中的 氧化碳浓度进行测量，在较款的浓度范围内对 氧化碳有很高的灵敏度。
本产品温湿度传感器采用瑞士进口温湿度传感器探头SHT30，该传感器采用 进的MEMS技术，在原有SHT20传感器的基础上进行了升 ，测量的准确度有了 大的提高。
本产品采用进口485芯片，并对485接口进行多重保护，能够有效应对工业现场浪涌、脉冲的干扰，在全波特率1200-115200范围内可靠通信，处于行业 水平。
二、 硬件接法
传感器引出红黑黄白4根线，红线接电源，黑线接地GND，白线接485-A，黄线接485-B。
传感器默认供电12V-24V，特殊需求可以定制。
本产品电源带有防反接保护设计，但为避免不必要的意外，上电前还请仔细检查接线是否正确。
三、 通信协议
- 1. 出厂默认配置
|
设备地址 |
1 |
|
波特率 |
9600 |
|
数据位 |
8位 |
|
停止位 |
1位 |
|
校验位 |
0 |
备注：以上仅为出厂默认设置，其中设备地址01-255，波特率1200-115200可随客户需要自主更改。
- 2. 通信格式
传感器遵循标准ModBus RTU协议，传感器读数保存在保持寄存器中，功能码为03。
上位机读取传感器数据问询帧格式：
|
设备地址 |
功能码 |
寄存器起始地址 |
寄存器个数 |
CRC低位 |
CRC高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
例：如上位机下发数据帧为 01 03 00 02 00 01 25 CA （16进制）
01为设备出厂默认地址0x01，
03为RS485功能码-读取保持寄存器，
00 02为要读取的寄存器起始地址-0x02，
00 01为要读取的寄存器个数-1个，
25为16位CRC低位，
CA为16位CRC高位。
下位机设备应答上位机，返回传感器数据应答帧格式：
|
设备地址 |
功能码 |
传感器数据长度 |
传感器数据 |
CRC低位 |
CRC高位 |
|
1字节 |
1字节 |
1字节 |
2N字节 |
1字节 |
1字节 |
N为读取的存储传感器数据的寄存器的个数。
例：如下位机返回的数据帧为：01 03 02 05 DC BA 8D （16进制）
01为返回数据帧所属的设备地址-0x01，
03为RS485功能码-读取保持寄存器，
02为传感器数据字节数-2个，
05 DC为传感器数据-转换为10进制为1500，
BA为16位CRC低位，
8D为16位CRC高位。
